Maske Aktueller Zustand
Über den aktuellen Zustand erfolgt eine Zustandserfassung von Bauwerken, Bauwerksabschnitten und Teilbauwerken. Der aktuelle Zustand kann nur verändert werden, wenn keine laufende Prüfung vorhanden ist. Die Ergebnisse der Erfassung im aktuellen Zustand können als Zustandsbericht gedruckt werden. In ZIS Ing-Bau umfasst der aktuelle Zustand die Bereiche Übersicht, Checklisten, Schäden und Empfehlungen.
Der aktuelle Zustand stellt eine zeitraumbezogene Zustandserfassung eines Bauwerks bzw. Bauwerksabschnitts oder Teilbauwerks dar. Als Erfassungszeiträume sind hierbei die Zeiten vor und zwischen Prüfungen relevant. So können bereits vor der ersten Bauwerksprüfung bekannte Schäden erfasst werden. Ebenso können zwischen Prüfungen durchgeführte Maßnahmen berücksichtigt werden und in der darauffolgenden Prüfung die Schäden als beseitigt gekennzeichnet werden.
Beim Starten einer neuen Prüfung werden die im aktuellen Zustand erfasste Daten in die Prüfung übernommen.

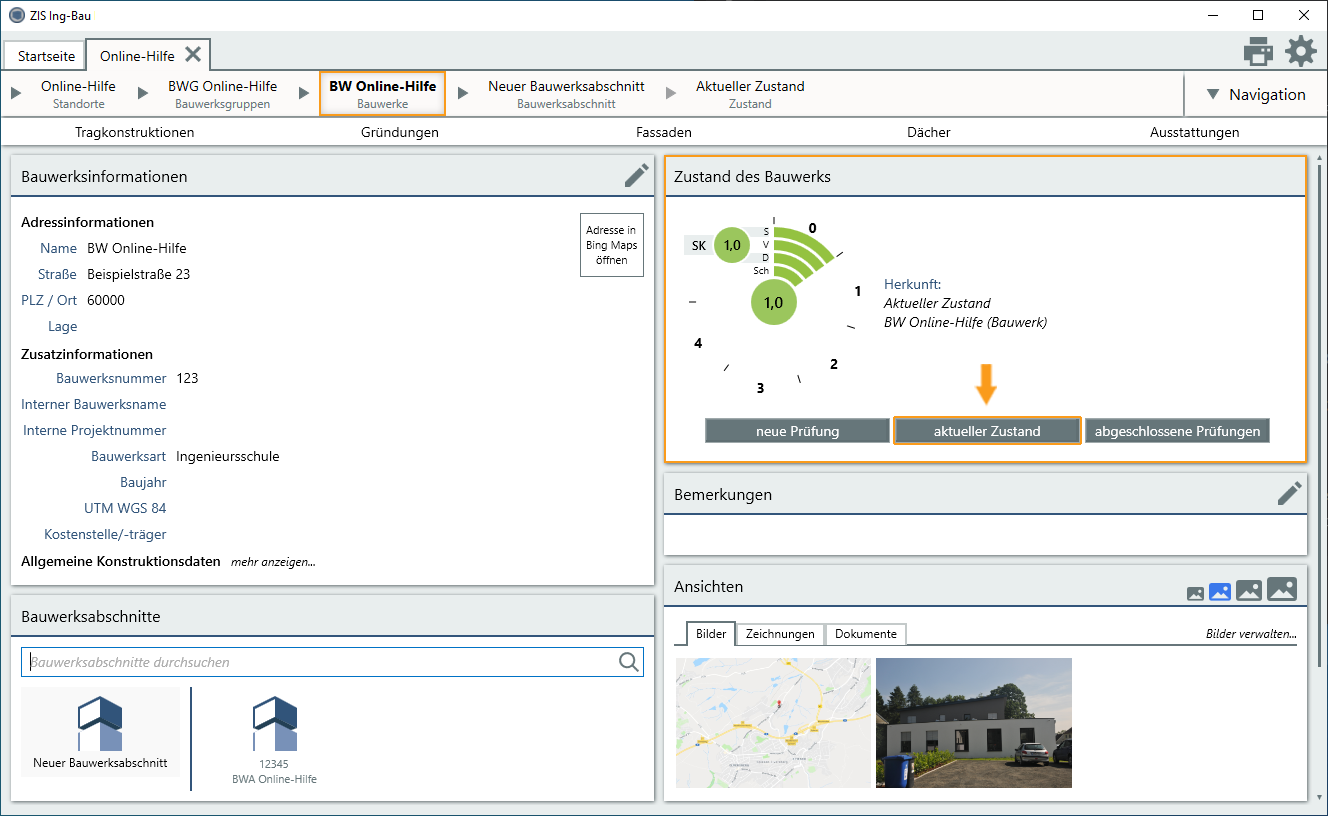

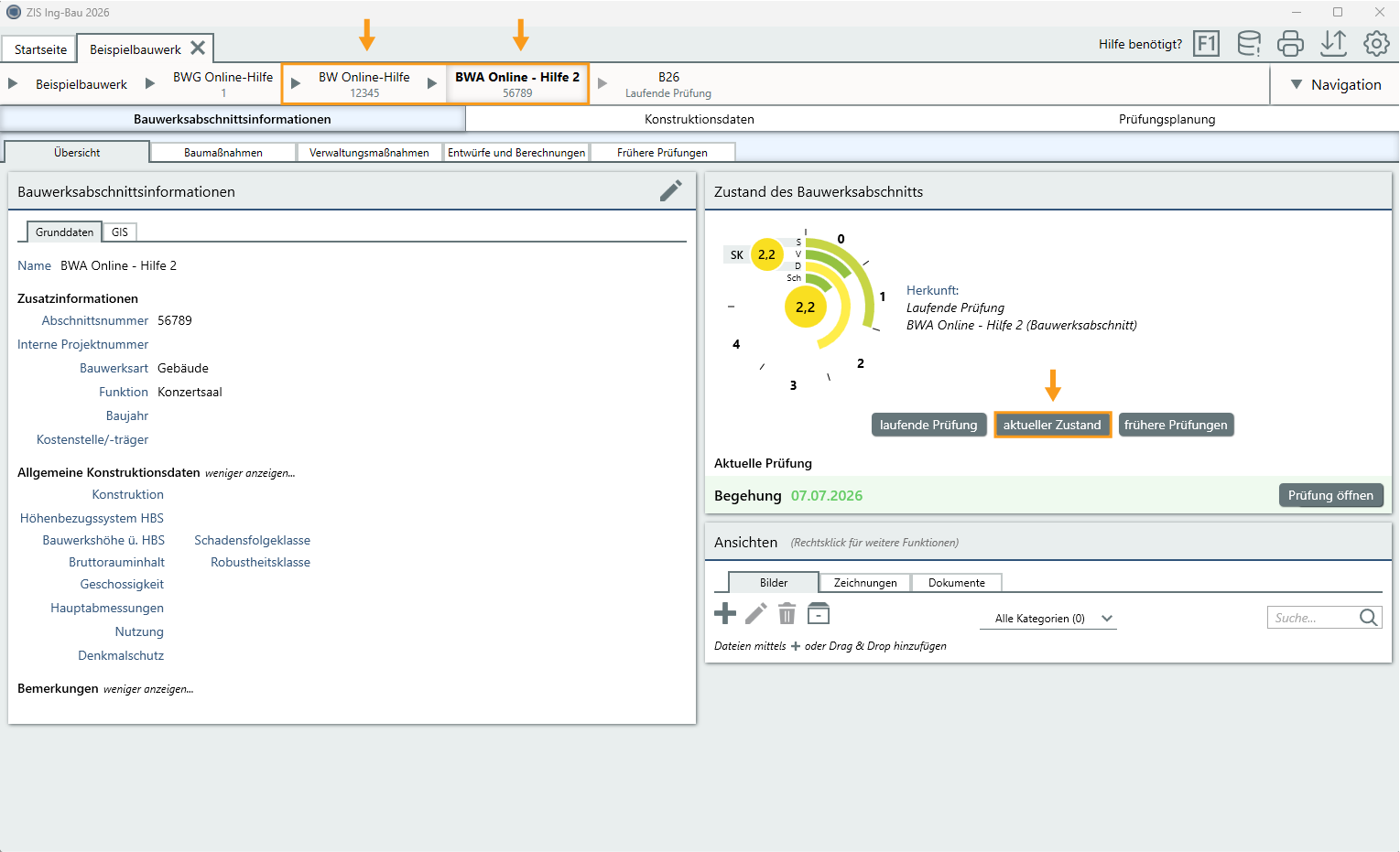

Öffnen der Maske Aktueller Zustand
Sie öffnen die Maske des aktuellen Zustands in Bauwerken in Nicht-Verkehrsbauwerken auf den Ebenen Bauwerke oder Bauwerksabschnitte über die Karteikarte Zustand des Bauwerks bzw. Bauwerksabschnitts.
Wenn es sich um ein Verkehrsbauwerk handelt, erreichen Sie den aktuellen Zustand nur auf der Ebene des Teilbauwerks.

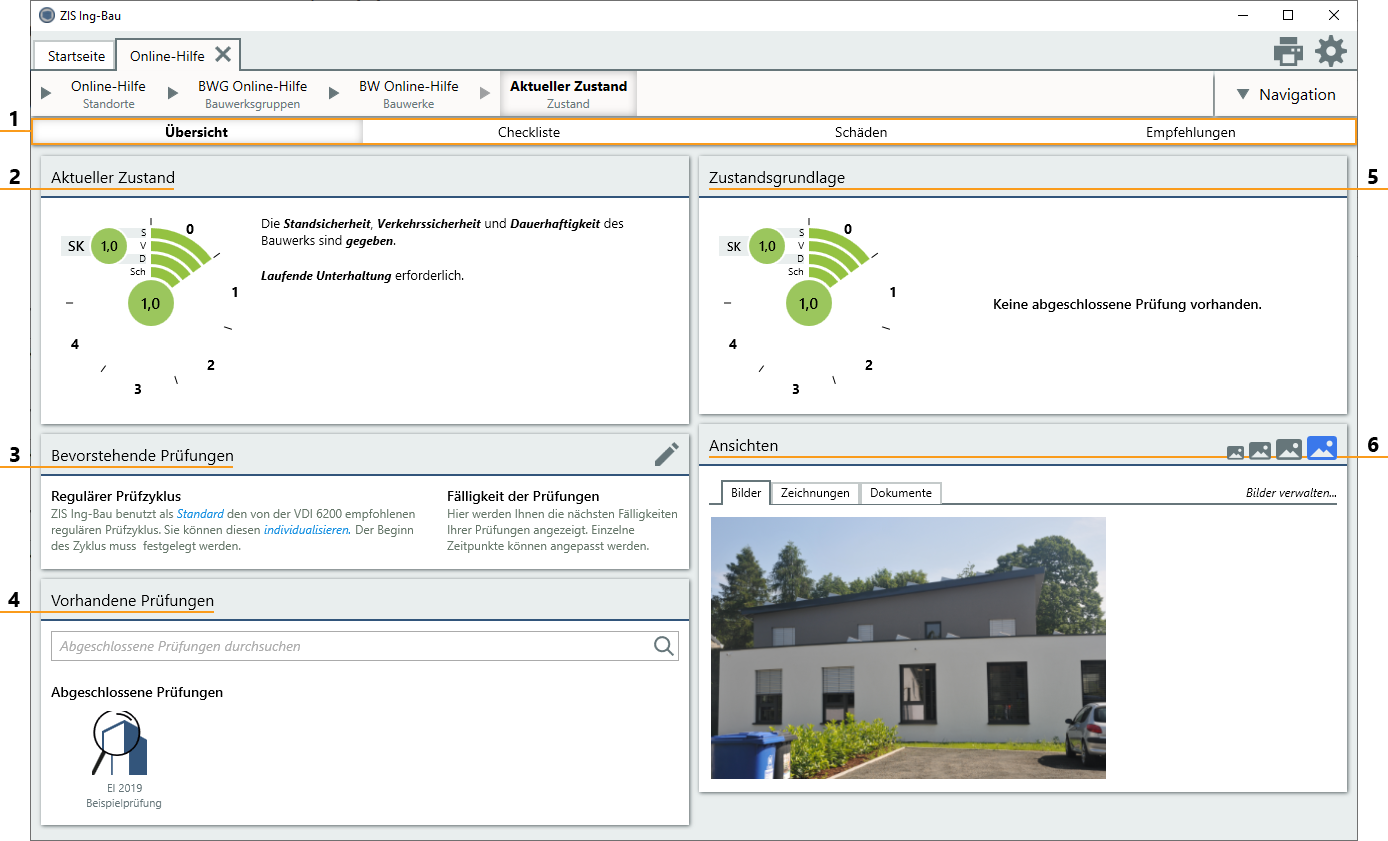

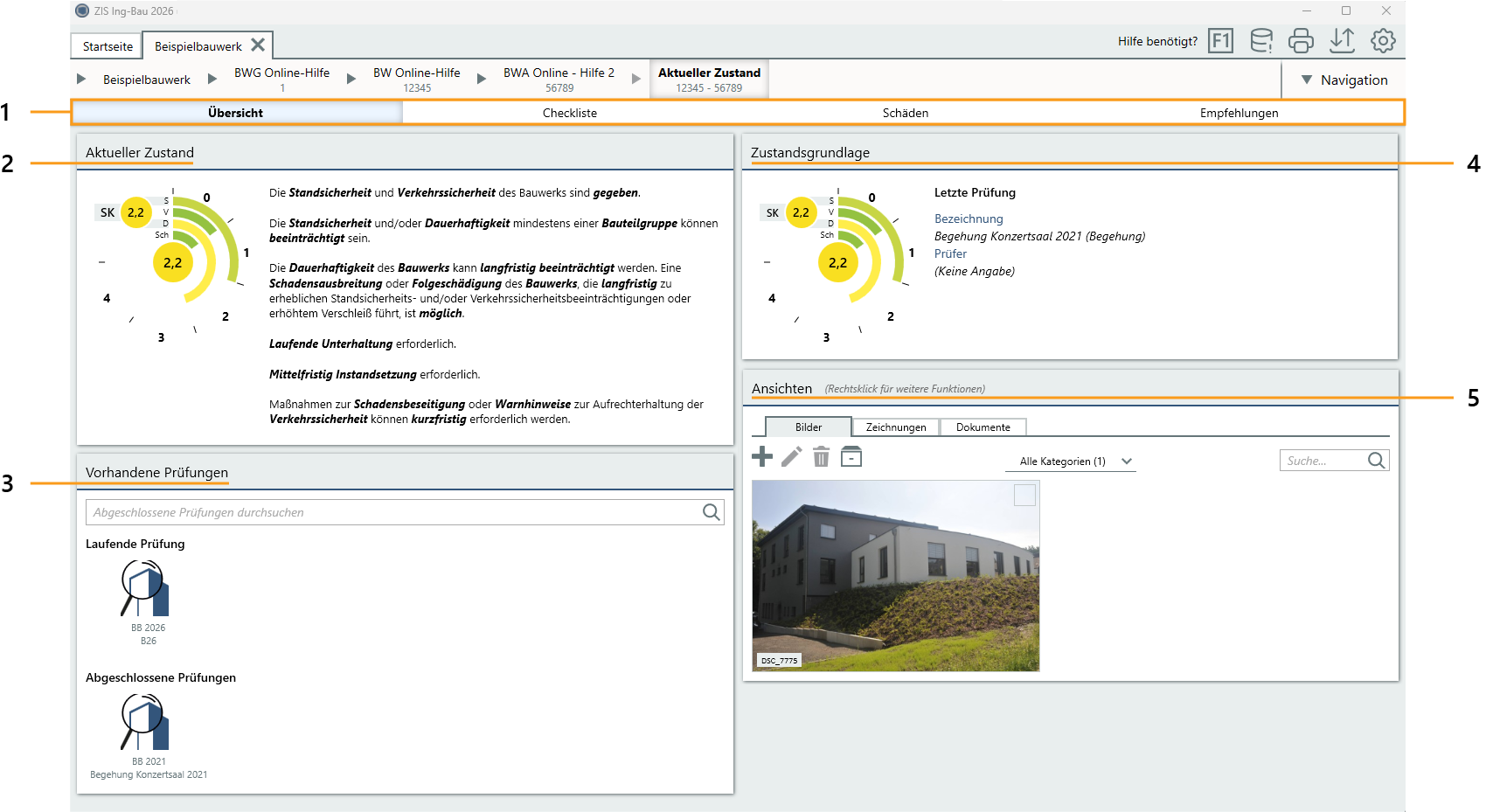

Übersicht Maske Aktueller Zustand
Nach dem Öffnen des aktuellen Zustands gelangen Sie in den Bereich Übersicht.
1) Navigationsleiste der Bereiche im aktuellen Zustand
Eine Übersicht der Aktionsbereiche im aktuellen Zustand. Sie wechseln mit einem Klick auf den jeweiligen Bereich in die entsprechende Maske:
2) Aktueller Zustand der Ebene
Zeigt den aktuellen Zustand der aktiven Ebene. Dieser wird zum einen durch das Erfassen von Schäden im aktuellen Zustand definiert. Zum anderen fließen dort erfasste Schäden aus einer laufenden Prüfung oder abgeschlossenen Prüfung des Bauwerks oder einem zugeordneten Bauwerksabschnitt/Teilbauwerk ein. Siehe 5)
Lesen Sie dazu auch Erfassen des aktuellen Zustands.
3) Vorhanden Prüfungen
Zeigt aktuell laufende und bereits abgeschlossene Prüfungen innerhalb dieser Ebene. Mithilfe des Suchfeld filtern Sie die vorhandenen Einträge nach Namen oder Nummer (falls die Anzeige der Ebenennummern in den Benutzereinstellungen aktiviert ist). Mit einem Klick springen Sie direkt in die entsprechende Prüfung.
Lesen Sie dazu auch Prüfungen anlegen und abschließen.
4) Zustandsgrundlage
Die Zustandsanzeige der Strukturdatenebenen kann durch Schäden auf der aktuellen Ebene, oder im Fall eines Bauwerks, durch den höchsten Schädigungsgrad eines enthaltenen Bauwerksabschnitts/Teilbauwerks definiert werden. Die Zustandsnote wird nach der Erfassung von Schäden im aktuellen Zustand oder in Prüfungen berechnet.
Lesen Sie dazu auch Aktueller Zustand und Prüfungen.
5) Ansichten
Unten rechts befindet sich die Karteikarte Ansichten. Dort verwalten Sie die Bilder, Zeichnungen und Dokumente (kurz B/Z/D). Bilder und Zeichnungen bieten hierbei diverse Deklarierungsmöglichkeiten (als Lageplan, Übersichtsbild, Anlage des Zustandsberichts, als Schadensskizze etc).
Lesen Sie dazu auch Bilder/Zeichnungen/Dokumente.
